Die Erfindung bezieht sich auf eine Manipulationssicherung zur dauerhaften Sicherung von Muttern, die auf einen Schraubbolzen bis zu einem planen Anschlag aufgeschraubt sind, aufweisend eine innere Hülse und eine dazu koaxial angeordnete äußere Hülse, die gegenüber der inneren Hülse frei drehbar ist und einen Kragen aufweist. Die äußere Hülse, die die Form einer Kappe hat, wird auf die Mutter aufgesteckt und rastet an einem Hinterschnitt an der inneren Hülse ein. Um ein Entfernen der Kappe zu verhindern, ist deren Befestigung an der Mutter so ausgeführt, dass sie nicht mehr zerstörungsfrei von der Mutter entfernt werden kann.

Manipulationssicherung (Schutz) einer Schraubenverbindung mit Sechskantmutter

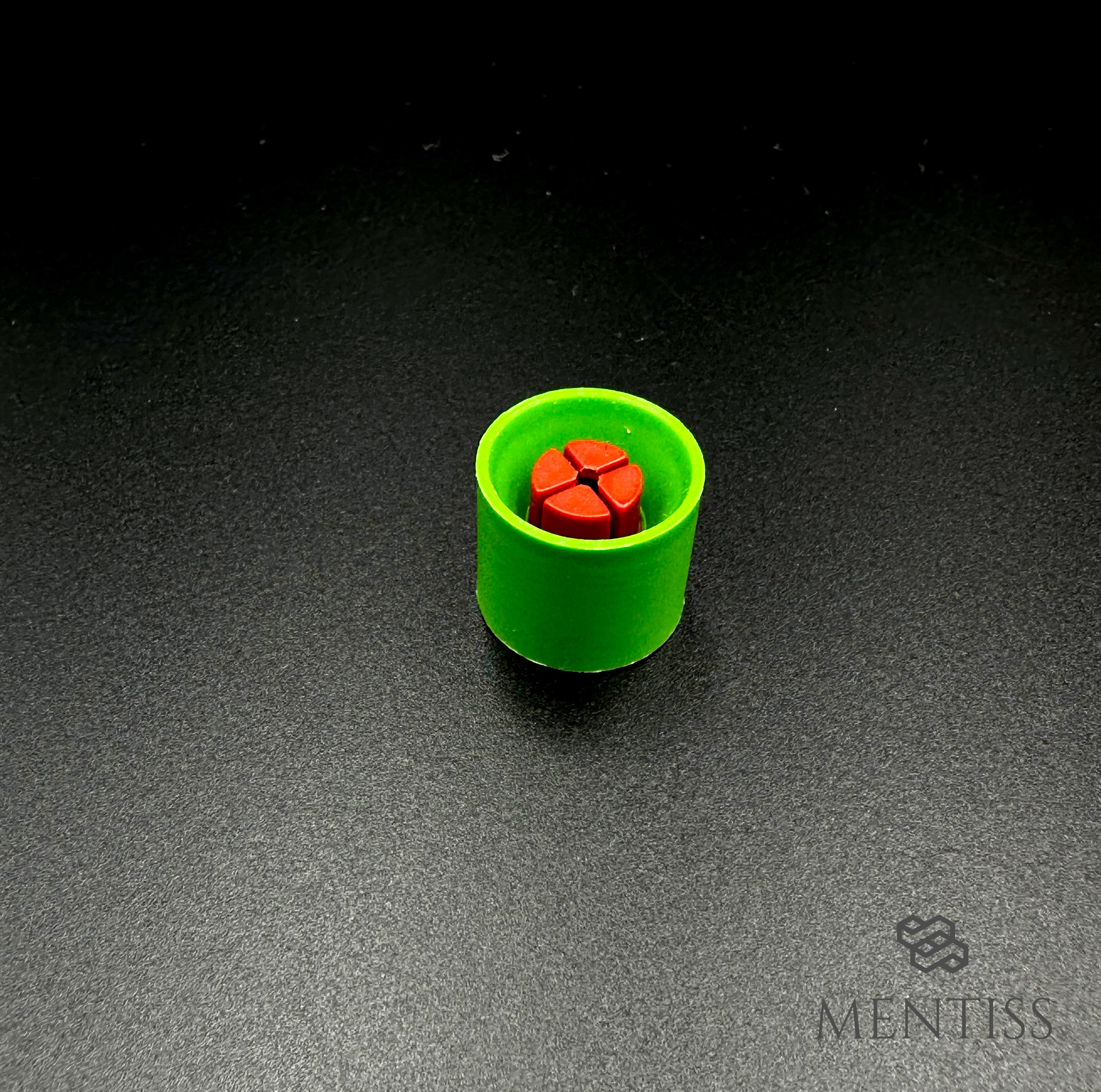

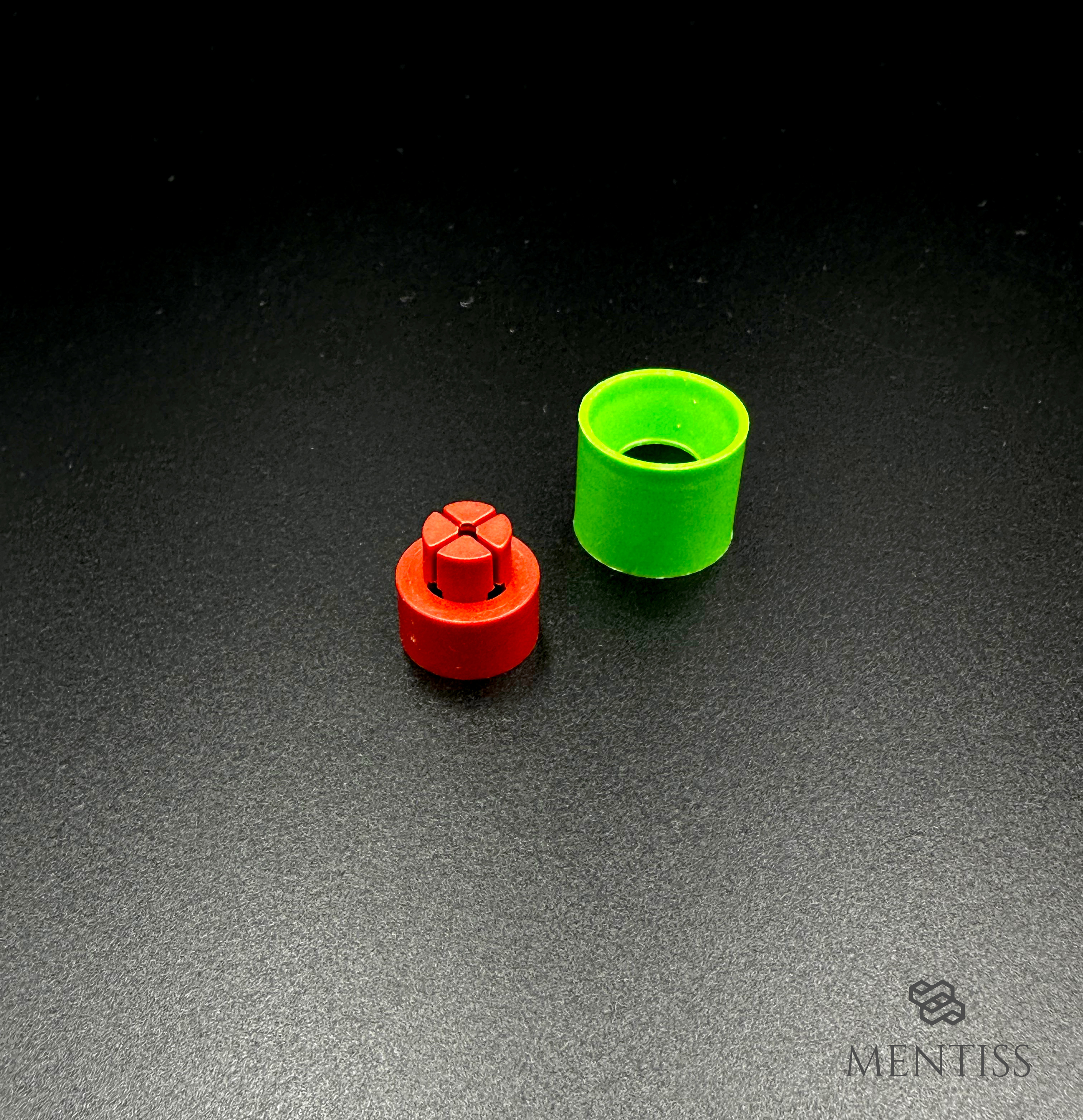

Der Manipulationsschutz besteht aus zwei Einzelstücken:
Dem Inneren Teil (Sicherung der Sechskantmutter)
Dem äußeren Teil (Sicherung des Inneren Teil vor Demontage)

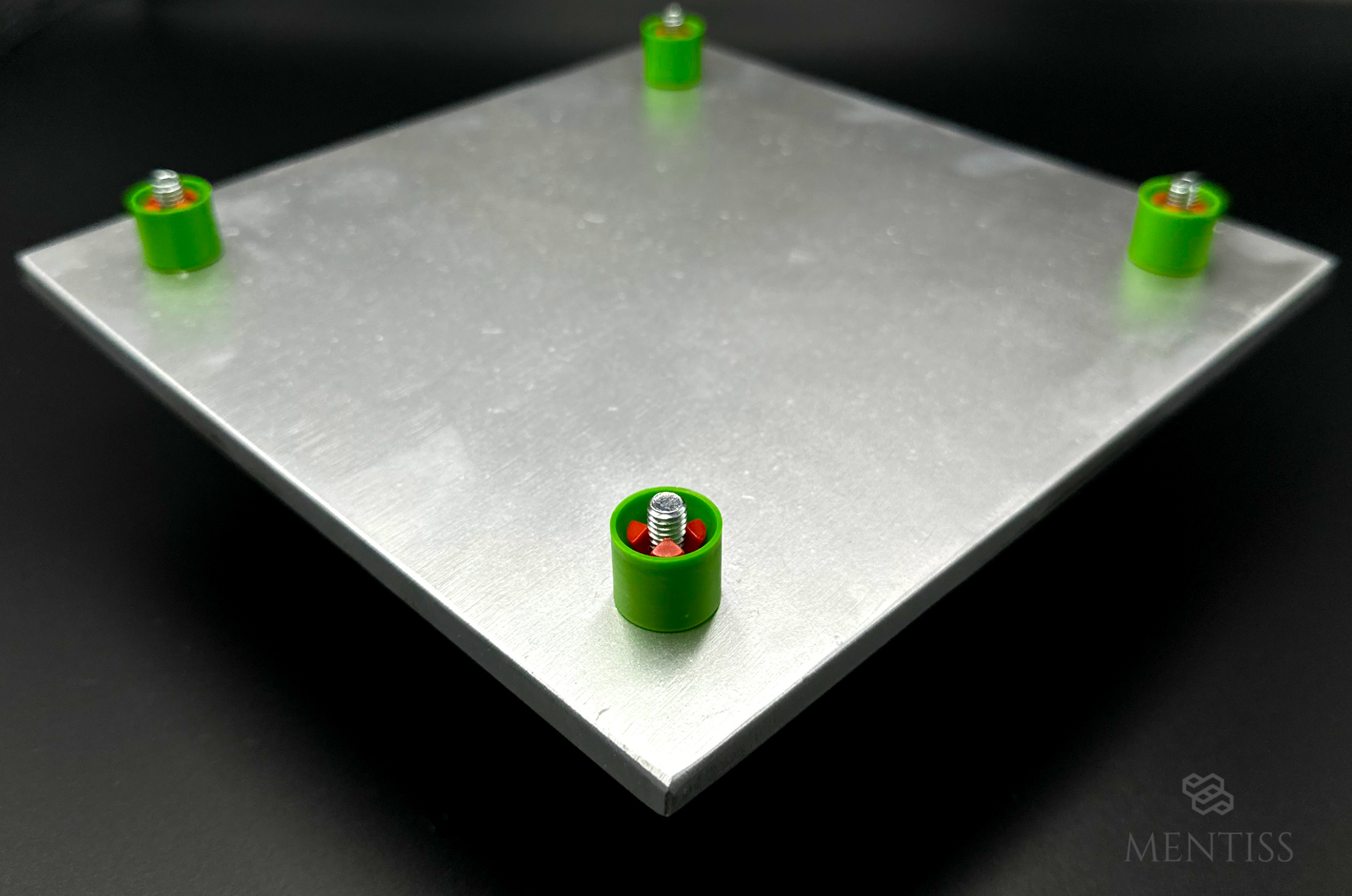

Der innere und äußere Teil der Manipulationssicherung wird über ein Gewinde, das mit einer Sechskantmutter gesichert wird, gestülpt. Dadurch werden die vier Lamellen nach außen über das Gewinde gedrückt. Durch das auseinander drücken der vier Lamellen ist eine Demontage der Sicherung nicht möglich. Nur durch eine mutwillige Zerstörung kann diese von der Sechskantmutter gelöst werden.
